囯产精品国产三级国产AⅤ浪潮,国产熟妇婬乱一区二区在线观看

瑞典進(jìn)口冷作模具鋼

德松模具鋼材有限公司 > 模具鋼材 > 冷作模具鋼 > 瑞典進(jìn)口冷作模具鋼 >

XW-10

品牌：	一勝百ASSAB
原產(chǎn)地：	瑞典
規(guī) 格：	詳見說明
材質(zhì)等級：	AAA級
加工工藝：	真空脫氣
化學(xué)成分：	詳見鋼材成分
常規(guī)應(yīng)用：

詳細(xì)信息
鋼料規(guī)格
鋼料成分

一勝百XW-10模具鋼是一種可在空氣中淬硬的鉻鉬釩合金工具鋼、冷作模具鋼，其特性是:良好的機械加工性能、熱處理過程中良好的尺寸穩(wěn)定性、高抗壓強度、良好的淬透性、良好的耐磨性。
一勝百ASSAB XW10結(jié)合了優(yōu)良的耐磨性和抗崩角性，其淬透性也非常適合現(xiàn)代的熱處理。這些特性使其成為一種適合應(yīng)用于結(jié)合抗磨粒磨損和崩角的中等壽命要求模具的工具鋼。因此，XW-10常被稱為萬能冷作鋼。在切削加工中，XW-10良好的韌性使切削刃具備良好的抗崩角性能。在很多實際應(yīng)用中，瑞典進(jìn)口的XW-10制造的模具比同類高碳高鉻鋼如AISI的D3、WNr.1.2080類材料制造的模具具有更高的經(jīng)濟效益。
XW-10出廠表面狀態(tài)一般為熱軋或精板。

加工處理：
軟性退火：在保護氣氛中加熱到850℃均熱后，以每小時10℃爐冷至 650℃，然后空冷。
消除應(yīng)力：模具經(jīng)粗加工后，應(yīng)加熱至650℃，均熱保溫兩個小時，緩慢冷卻至500℃，然后空冷。
淬火：預(yù)熱溫度：650-750℃奧氏體化溫度：925-970℃，通常選擇940-960℃。
回火：參照回火曲線圖根據(jù)所需硬度選擇回火溫度?；鼗饍纱吻颐看位鼗鸲柬毨鋮s到室溫。最低回火溫度是180°C。每次回火至少保溫兩小時。
淬火介質(zhì)：循環(huán)氣體或空氣真空爐中足夠正壓的高速氣體。在鹽浴爐或流態(tài)爐中180 - 220℃或450 -550℃分級淬火，隨后空冷溫油，約80℃。
焊接：模具鋼在焊接后一般都有開裂的傾向。如果必須進(jìn)行焊接，采取適當(dāng)?shù)谋Ｗo措施，如坡口準(zhǔn)備，焊條選擇，焊前預(yù)熱，焊接工藝以及焊后熱處理，也可獲得良好的焊接效果。如果焊后模具需進(jìn)行拋光或光蝕刻花，則必須選擇與其成分相匹配的焊條。

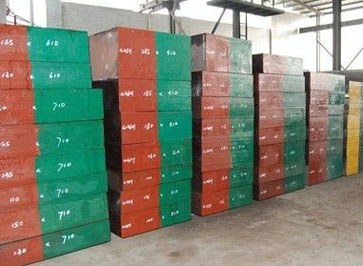

德松模具鋼交貨狀態(tài)：軟退火至約215 HB。顏色代碼為紅綠；
同類材料有AISI:A2模具鋼
WNr:1.2363
JIS:SKD12
Euro:X100CrMoV5；

扁料厚	扁料闊	圓料直徑
10mm~500mm	50mm~1000mm	10mm~600mm
注：鋼材規(guī)格尺寸為本公司第一批次入庫記錄，如需詳細(xì)規(guī)格參數(shù)請另行咨詢。

元素	碳C	鉻Cr	錳Mn	硅Si	鎳Ni	釩V
含量	1.0	5.3	0.6	0.30		0.2

Why have I been blocked?

What can I do to resolve this?

進(jìn)口XW-10模具鋼|XW10萬能冷作工模具鋼供應(yīng)商 - 德松模具鋼

XW-10

在線客服

客服電話
